单头加热管由什么组成？

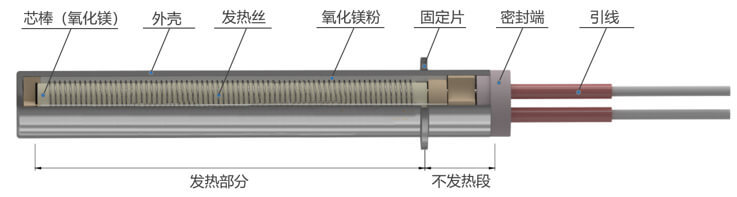

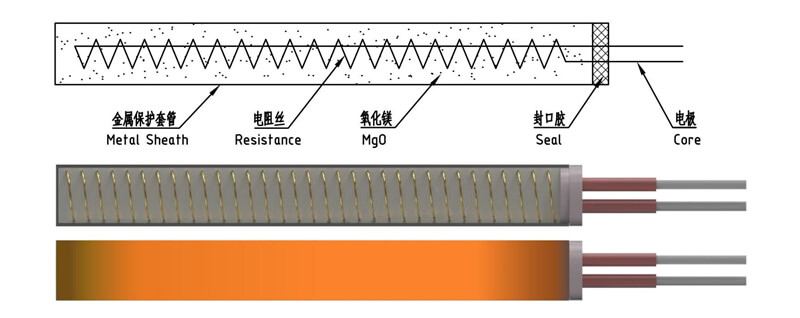

单头加热管(又称单头电热管、筒式加热器)核心的发热部分是镍铬耐热合金丝，它缠绕在绝缘性、导热性优良的氧化镁芯棒上。发热丝与外壳间填充氧化镁粉作绝缘材料后通过机器压缩排出里面的空气，从而使其成为一个整体。

单头加热管主体完成后再根据安装需要选装固定片或螺纹。固定片或螺纹的结构与加热管安装方式有关，请与本公司销售人员或技术人员联系获取最佳方案。

标准直径尺寸参考：

直径(mm)：1.8，2，3，4，5，6，6.5，8，9.5，10, 12, 12.5, 14, 15, 15.8, 16, 18, 19, 20, 25,30等。

直径(inch)：1/4, 3/8, 1/2, 5/8, 3/4, 1等。

长度(mm):   15-3000。

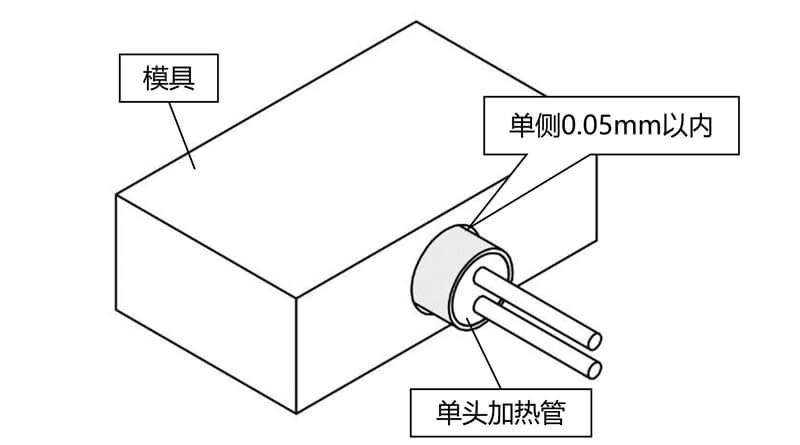

注意：模具中使用高功率的加热管，需要根据单头加热管的尺寸在模具上预留安装孔(或根据安装孔的尺寸定制加热管的外径)，请尽量缩小加热管与安装孔的间隙，加工安装孔时，单侧间隙建议取+0.01到+0.05mm以内。

单头电热管一般用在哪里？

由于单头加热管体积小功率大的特性，尤其适用于金属模具的加热，通常配合热电偶使用，可以达到很好的加热与温控效果。

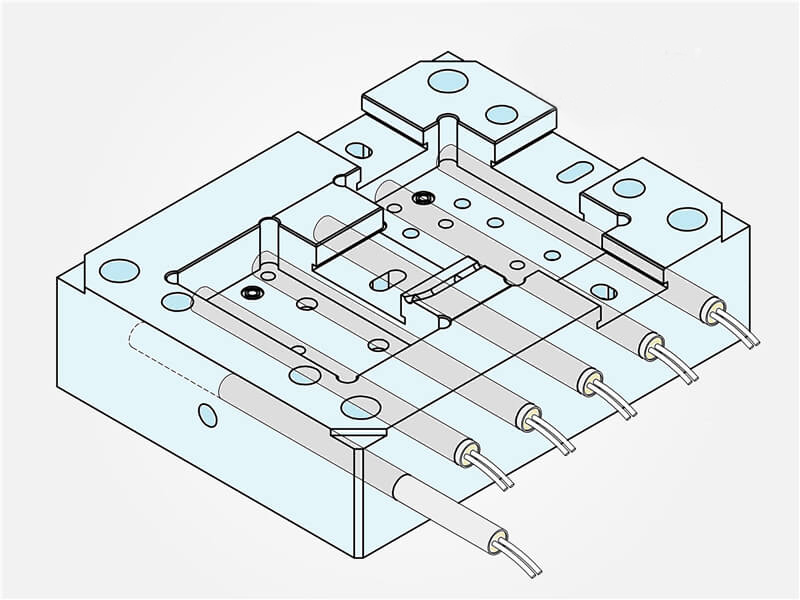

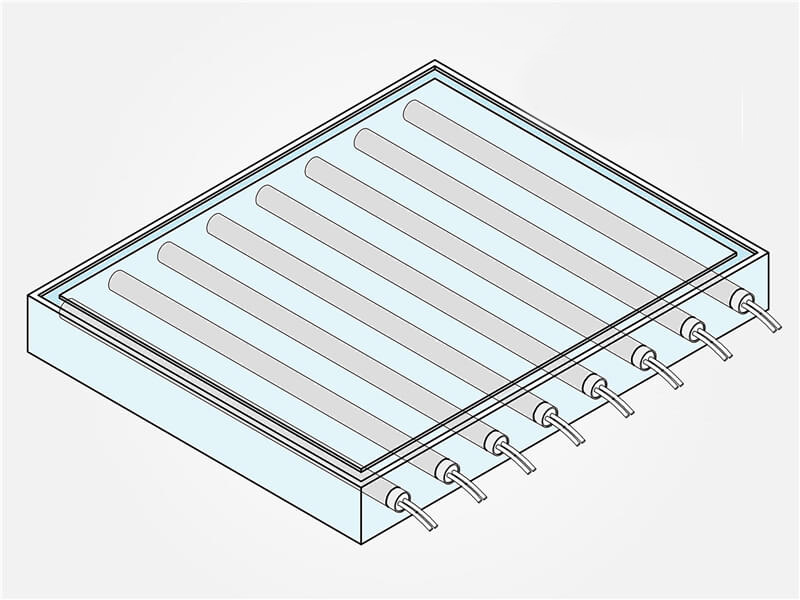

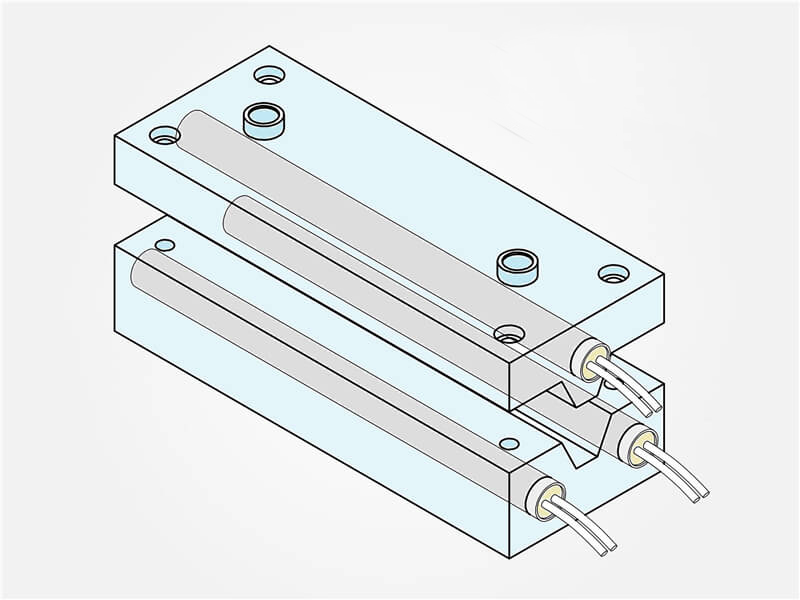

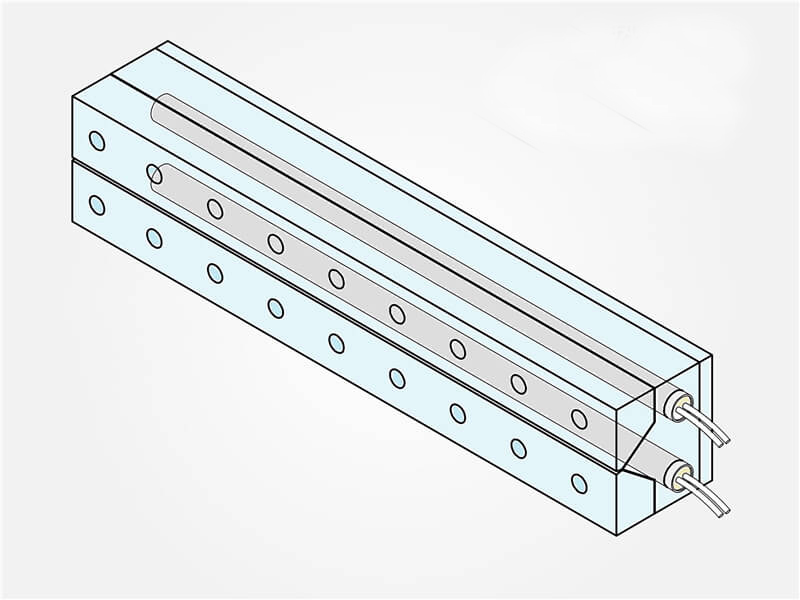

单头加热管主要应用领域：冲压模具、热切刀、包装机械、注塑模具、挤出模具、橡胶成型模具、熔喷模具、热压成型机械、半导体加工、制药机械、均匀加热平台、液体加热等

例如：

定制单头加热管需要确定哪些参数？

①选择管材、②确定电压功率、③确定管径和加热长度、④选择安装方式、⑤使用温度、⑥选择出线形式

成品单头加热管的电压、电阻、功率的关系？

电压(E)、电阻(R)、功率(W)、电流(I)的换算公式为：

W = E/R = I*R = E*I

产品加工完成后，其电阻值是固定的，所以假如增加产品的输入电压，功率也会随之大幅增大，电流也会随之变大。这就是为什么使用时不能随便增加产品的电压，很容易造成管子的表面负荷太高或电流太大，导致产品损坏。

表面负荷是什么？

表面负荷(sruface lord)，在机械行业标准中的定义为：发热表面上单位面积的功率，单位是瓦每平方厘米(W/cm2)。每种管材能承受的最大表面负荷是不同的，选用时需与立林技术人员沟通获得最佳方案。

如何计算表面负荷？

表面负荷(W/cm2) = 功率/(管径cm*3.14*发热段长度cm)

如果在气体环境干烧则表面负荷需要做到8W-15W/cm2以下，模具中使用单头加热管正常的表面负荷在15-30W/cm2以下，立林电热特殊设计的高功率单头加热管，表面负荷可以做到40W/cm2

内接线与外接线的区别

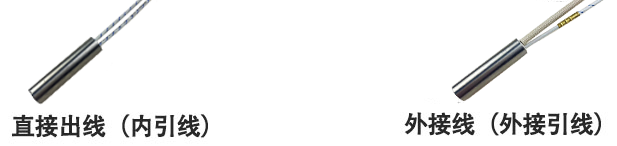

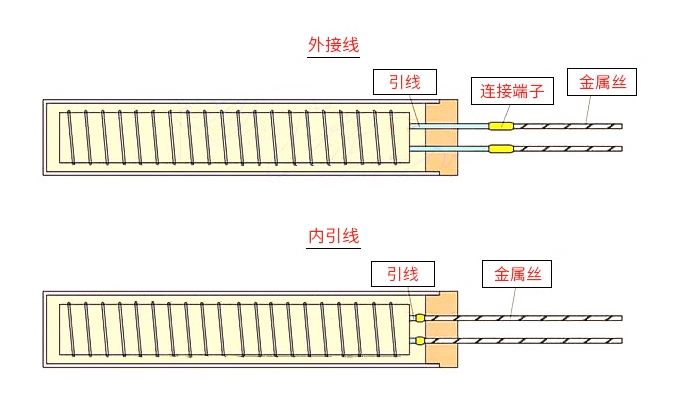

由上图可以清晰看到外接线与内引线结构的不同，外接线结构是引出棒与引线在发热管外部通过压线端子接线，内引线结构是引线直接从发热棒的内部接出。

外接线结构通常会使用玻璃纤维套管将接线处包裹起来，一来增加绝缘防护，二来是对这部分引线做一定保护、避免过度弯折。

使用单头加热管的注意事项

注意：加热管与安装孔间隙不宜过大：

安装间隙过大，导致加热管与金属不够紧密，不易于加热管表面温度的传导，会影响加热管使用寿命。间隙过大会延长升温时间，导致温度控制的响应速度变慢。

建议加热管的安装孔采用铰制孔，如加热物体温度在300℃以下且对温度无很精确要求钻削孔也可使用。

注意：安装前保证模具孔干净无油迹残留：

加热管安装前需保证其表面没有沾染异物与油渍。机械加工时油迹的残留在加热后会被碳化，将会影响加热管热量的传导，可能造成加热管损坏。

注意：加热管使用时要安装牢固

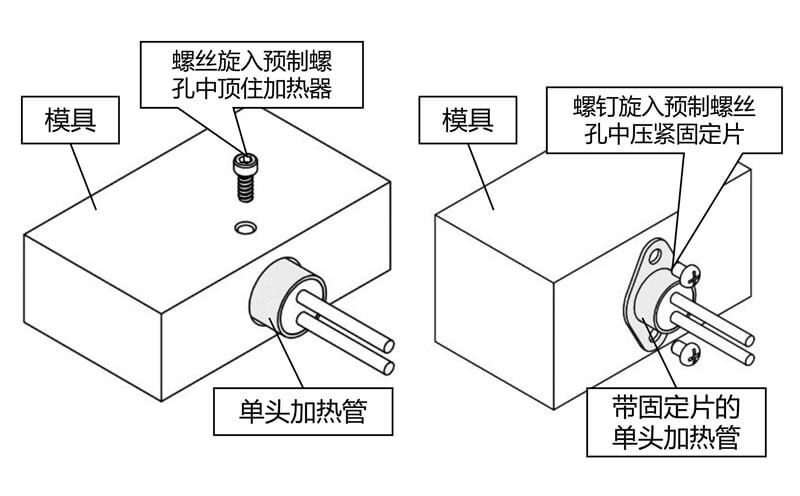

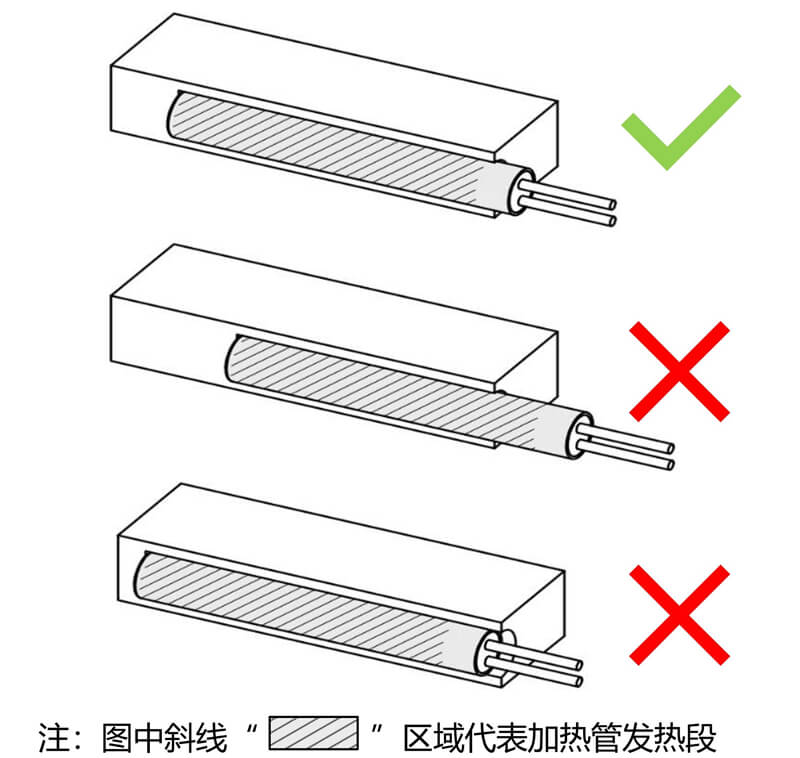

未固定的加热管在模具孔中的容易来回移动，可能导致发热区域暴露在空气中或引线进入高温区域，或将引起加热管损坏、触电、火灾等事故发生。可选用顶丝或者固定片等方式将加热管固定。

注意：使用时应避免加热管引线部位的折弯

加热管引线部位的折弯很容易造成弯曲处折断、短路等问题。使用中如果引线需反复弯曲或折弯，请与立林技术人员联系，选用更合适的结构。

注意：加热管要注意防潮，初始使用时建议使用低电压启动

在高湿度的环境中储存和使用，会引起绝缘电阻下降，但通电后加热管内湿气蒸发，绝缘性能会逐渐复原，建议采用低电压的方式启动。

注意：引线连接时，确保端子的牢固性

导线和端子采用压接方式连接时，如果压接不牢会造成接触电阻增大，温度上升，引起加热管损坏、火灾等问题发生。

注意：需控制加热管导线出口、法兰或固定片部位的温度

导线出口附近应控制在130℃以下。

使用带法兰或固定片的加热管时，法兰附近应控制在180℃以下。

注意：请在额定电压范围内使用，勿使用高于额定电压以上的电源

加热管自身的阻值是固定的，使用电压改变将引起功率的改变。允许在额定电压范围内使用加热管，但高于额定电压使用将使得加热管功率变大，异常高温可能导致加热管损坏、火灾等事故发生。

注意：请勿使高功率单头加热管在大气中干烧

即使单头加热管的部分发热段暴露在空气中使用，也可能因异常发热而导致断线、起火。

注意：请勿对单头加热管机械敲击、改造

对成品加热管进行敲击、改造等，将可能导致加热管损坏、短路、触电等问题。

注意：请勿用手触摸使用中或刚切断电源的加热管

加热管在使用中禁止用手触摸，尤其是高温加热管，即使带防护手套触碰仍有烫伤风险。取出加热管时，请务必先切断电源，待加热管冷却到室温时再操作。

推荐：加热管与PID控制式温度控制器一起使用

异常短的开关周期将对加热管的寿命造成不良影响，为了保证成形产品品质的稳定性、提高加热管寿命，推荐使用通过PID控制的控制器。

单头加热管产品如何进行检修与更换？

加热管做检修、更换等操作时必须先断开供电电源开关，保障操作的安全性断开后，待加热管冷却至常温后方可进行拆卸，否则会造成烫伤事故。

管表面有异物时，用干抹布或精细的砂纸布打磨，请勿使用尖锐金属敲击。

检查供电导线绝缘护套管是否有破损、沾油迹等，如发现异常请及时更换。

检查连接端子是否有松动、发黑氧化等现象，如出现异常请及时更换。

单头加热管有哪些特殊的单头加热管结构？

作为比较，以下为常规绕丝结构的单头加热管结构

内置热电偶型加热管

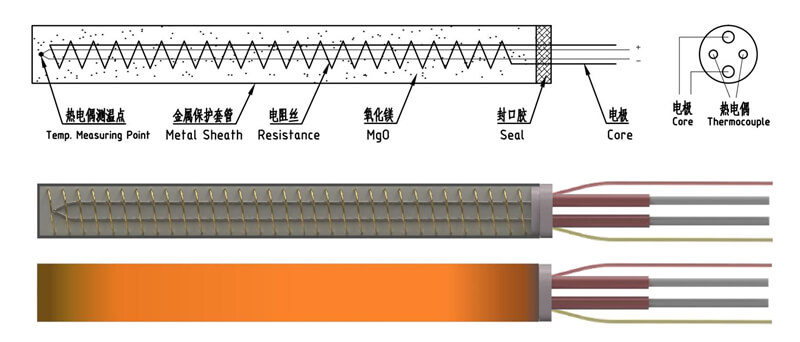

热电偶(K型或J型)可内置于单头加热管的端部或中间，同时有接地或不接地可选，用于检测加热管内的温度，通过与控制器连接实现很好的温控效果。

均热型加热管

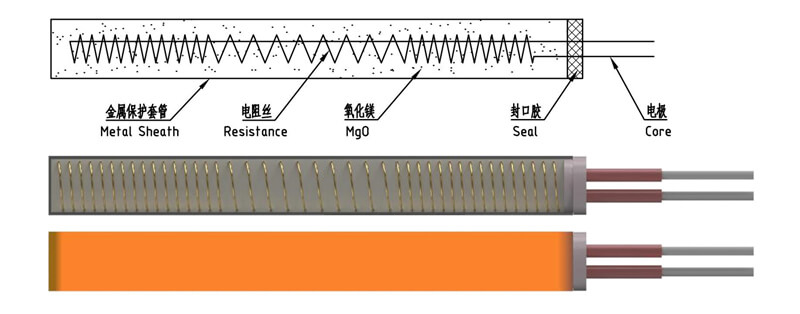

均热型加热管的发热丝，两端部的绕丝密度与中间是不同的，缠绕密度更高的两端总体发热量比中间大，但两端散热也比中间快，由此平衡后则得到了温度均匀的发热段。

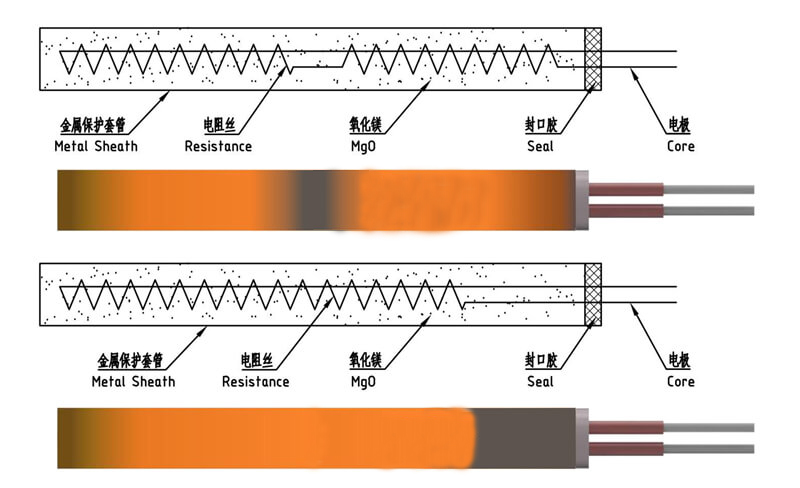

多发热段型加热管

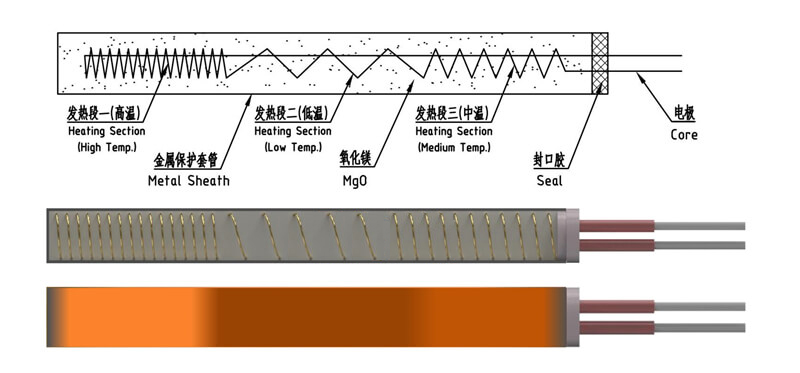

在同一根加热管内各区域分布不同缠绕密度的发热丝，使得一根加热管中能有多个不同温度的发热段。

延长不发热段型/定制不发热段型加热管

对于一些特殊场景可能需要加热管中有一部分不发热的，这种场景应用可以通过定制不发热段来实现。

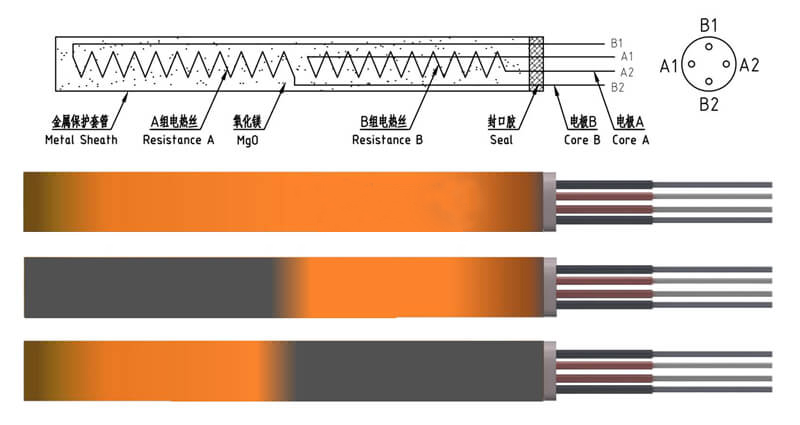

功率调节型加热管(主动开关型加热管)

2组单独控制型加热管和共享电极型多组控制型加热管，金属平台的加热系统可大批量使用此类型的加热管，根据加热平板的温度单独控制对应的某一个加热段，保证加热平台的温度均匀性。
